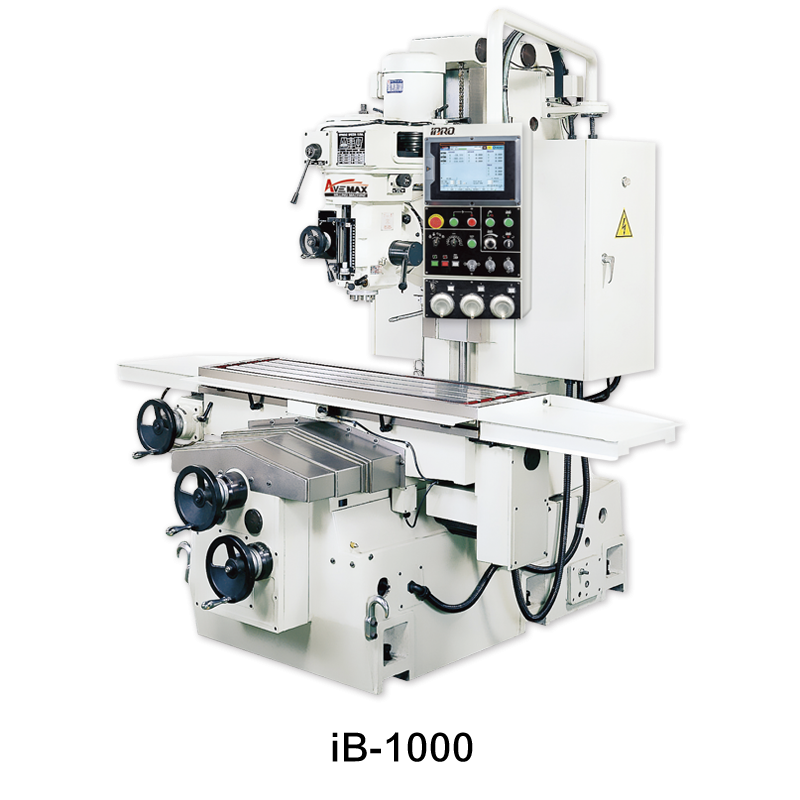

iPRO床式銑床 - iB-1000

iB-1000

5HP超強力機頭可左右90度旋轉方便角度加工
NST#40主軸配110mm (4.3”)齒管
XY軸為精密滾珠螺桿，Z軸為角牙螺桿（選配滾珠螺桿）
鞍座長度為1200mm (47.2”)支撐工作台
機身及底座滑道採方形軌
米漢納鑄鐵經退火應力消除，精度穩定久不變形
XYZ軸滑道均過熱處理研磨增加其硬度及平面精度
XYZ 軸滑道貼進口耐磨板(TURCITE-B)
銑頭配重平衡
Y軸鋼板伸縮護罩，保護機器不受切屑及灰塵侵入，提高機器壽命

iPRO 智慧對話式控制系統
系統特色將控制器、機台、使用者聰明結合將HMI+PLC+Motion+COMM最佳化 iPRO系統讓使用者以簡單編程操作傳統機台 iPRO系統為設計在手動或自動操作時都方便使用內建項目: 參數記憶、視覺溝通、USB連接、教導式程式、定位調整記錄有力、簡單、易於日常銑削使用即便未使用過CNC機台也可在短時間內了解iPRO操作方式；以iPRO操作手動機台，更可滿足加工需求
DRO模式內建DRO模式，不必另外裝配光學尺
對話巨集設定可選擇內建的巨集加工程式，直接輸入座標參數進行加工儲存加工任務內建記憶體可儲存程式，iPRO配有USB插槽也可傳輸並備份程式
操作面板輔助使用者可在此畫面點擊功能即出現說明方塊簡易學習即便未使用過CNC機台也可在幾小時內學習iPRO操作建立排程可建立999個不同任務排程
CAD/CAM輸入可用USB隨身碟傳輸2D CAD/CAM程式，iPRO即可照圖銑削

規格		iB-1000
行程
X/Y/Z行程		1000/500/500mm
主軸端到工作台距離		85-585mm
主軸中心至柱面距離		490mm
工作台
工作台尺寸		1270x380mm
T型槽(數量x尺寸)		3x16mm
最大載重		800kgs
主軸
主軸錐度		NST#40
主軸轉速(RPM)		3600RPM (60Hz)
齒管進給		0.035/0.07/0.14mm
傳動方式		無段變頻變速
齒管行程		140mm
機頭左右旋轉角度		+/- 45^。
XYZ快速進給速率		5M/min
馬達
主軸馬達		5HP
XYZ軸馬達		1Kw AC伺服馬達
XYZ軸傳動		1:2 皮帶
冷卻幫浦		1/6HP
機台尺寸
機器總寬		2050
機器總深		2250
機器總高		2090
預估淨重		3100kgs

本公司致力於進行研究改進產品，因此保有更改設計、規格功能及外觀之權利。若有變更，恕不另行通知。
