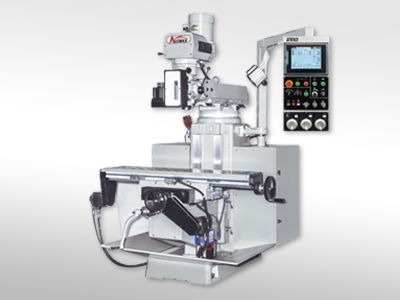

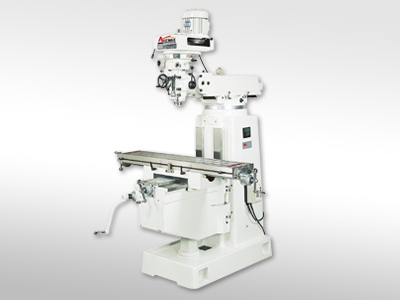

6KS
- 米漢納鑄鐵GC275經退火應力消除，精度穩定久不變形
- XY軸滑道及工作台經高週波硬化處理及精密研磨
- 機身滑道及Y軸滑道方形軌，經熱處理研磨
- 鞍座1016mm長，支撐穩(一般為510mm長)
- XY軸滑道貼進口耐磨板(TUCRCITE-B)，手感滑順，經久耐磨
- 主軸自動進刀為多栓槽傳動設計，支撐穩，零故障(一般為單鍵，易脫落)
- 齒管外徑105mm，主軸軸承7210斜角滾珠軸承P4級，荷重切削，精度高
- 主軸材質SCM415日本進口綠十字鉻鉬合金剛經調質，整支滲碳熱處理及精密研磨，更堅硬表面處理保持主軸精度為0.005mm(一般多為S45C中碳鋼 或紅十字鉻鉬鋼，無熱處理)
- 自行開發設計，品質穩定統一(市面上一般多為公模式，品質無法掌握)
- 5HP強力主軸頭機構，前帶輪兩端軸承支撐，結構與切削力超強，無故障
- B溝皮帶，重切削不打滑，前帶輪內輪灌鑄鋼圈，並有剎車鏈條調整機構，剎車皮壽命大增
- 集中式自動潤滑系統提供軸向，導螺桿螺帽及導螺桿足夠的潤滑油
- 可調式剎車把手設計有效增加剎車系統的壽命

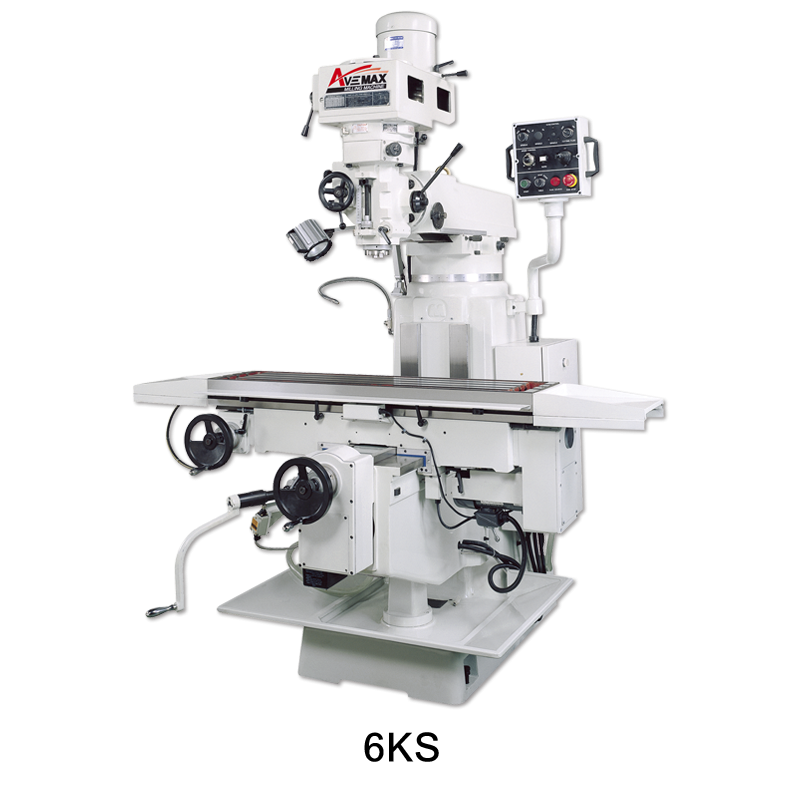

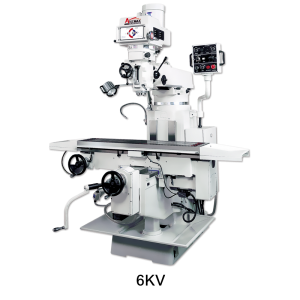

6KV
- 米漢納鑄鐵GC275經退火應力消除，精度穩定久不變形
- XY軸滑道及工作台經高週波硬化處理及精密研磨
- 機身滑道及Y軸滑道方形軌，經熱處理研磨
- 鞍座1016mm長，支撐穩(一般為510mm長)
- XY軸滑道貼進口耐磨板(TUCRCITE-B)，手感滑順，經久耐磨
- 主軸自動進刀為多栓槽傳動設計，支撐穩，零故障(一般為單鍵，易脫落)
- 齒管外徑105mm，主軸軸承7210斜角滾珠軸承P4級，荷重切削，精度高
- 主軸材質SCM415日本進口綠十字鉻鉬合金剛經調質，整支滲碳熱處理及精密研磨，更堅硬表面處理保持主軸精度為0.005mm(一般多為S45C中碳鋼 或紅十字鉻鉬鋼，無熱處理)
- 自行開發設計，品質穩定統一(市面上一般多為公模式，品質無法掌握)
- 集中式自動潤滑系統提供軸向，導螺桿螺帽及導螺桿足夠的潤滑油
- 雙面齒變速皮帶有效減少帶輪轉動時得噪音
- 馬達心軸材質是由鉻鉬合金鋼製造而成，其直徑為33mm
| 機型 | X/Y自動進給 |
| 6KS-FP / 6KV-FP | XY變頻自動進給 |
| 6KS-SP / 6KV-SP | XY伺服自動進給 |
| 規格 | 6KS-FP / 6KV-FP | 6KV-SP / 6KV-SP | ||
| 工作台 | 305x1270mm (12”x50”) | 305x1270mm (12”x50”) | ||
| 工作台T型槽 | 3x16mm (3x0.63”) | 3x16mm (3x0.63”) | ||
| 工作台左右行程 | 手動 | 850mm (33.5”) | 850mm (33.5”) | |
| 自動 | 850mm (33.5”) | 850mm (33.5”) | ||
| 前後行程 | 365mm (14.3”) | 365mm (14.3”) | ||
| 上下行程 | 400mm (15.7”) | 400mm (15.7”) | ||
| 伸縮臂行程 | 510mm (20”) | 510mm (20”) | ||
| 齒管行程 | 127mm (5”) | 127mm (5”) | ||
| 主軸錐度 | NST#40 | NST#40 | ||
| 主軸端至工作台面距離 | 85~485mm (3.3”~19”) | 85~485mm (3.3”~19”) | ||
| 主軸中心至柱面距離 | 140~650mm (5.5”~25.6”) | 140~650mm (5.5”~25.6”) | ||
| 伸縮臂旋轉角度 | 360゜ | 360゜ | ||
| 主軸頭左右旋轉角度 | +/-45゜ | +/-45゜ | ||
| 主軸頭前後旋轉角度 | 選配 | 選配 | ||
| 主軸馬達 | 5HP | 5HP | ||
| X軸馬達 | 1/2HP 變頻馬達 | 1/2HP 伺服馬達 | ||
| 昇降馬達 | 1HP 減速齒輪馬達 | 1HP 減速齒輪馬達 | ||
| 主軸每轉進給速度 | 0.04~0.08~0.14mm/rpm (0.0016”~0.003”~0.006”) | 0.04~0.08~0.14mm/rpm (0.0016”~0.003”~0.006”) | ||
| 主軸轉速 | 有段變速 | 50Hz 低: 54~330 高: 475~2875 60Hz 低: 65~400 高: 570~3450 |
50Hz 低: 54~330 高: 475~2875 60Hz 低: 65~400 高: 570~3450 |
|
| 無段變速 | 50Hz 低: 50~415 高: 415~3600 60Hz 低: 60~500 高: 500~4300 |
50Hz 低: 40~415 高: 415~3600 60Hz 低: 60~500 高: 500~4300 |
||
| X軸快速進給 | 2000 mm/min | 3750 mm/min | ||
| 昇降進給速度 | 430mm/min | 430mm/min | ||
| 機器總高 | 2380mm (93.7”) | 2380mm (93.7”) | ||
| 機器總深 | 2120mm (83.5”) | 2120mm (83.5”) | ||
| 機器總寬 | 1790mm (70.5”) | 1790mm (70.5”) | ||
| 淨重 | 1800Kgs (3968lbs) | 1800Kgs (3968lbs) | ||
本公司致力於進行研究改進產品，因此保有更改設計、規格功能及外觀之權利。若有變更， 恕不另行通知。
