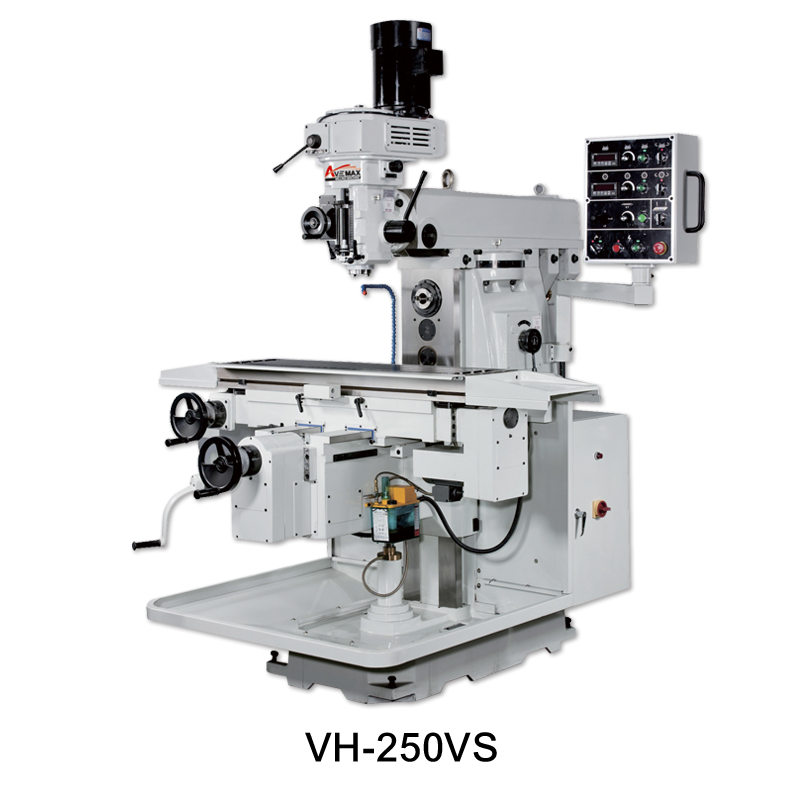

VH-250VS
- 米漢納鑄鐵經退火應力消除，精度穩定久不變形
- XY、機身滑道及工作經高週波硬化處理及精密研磨
- 機身滑道及Y軸滑道方形軌
- 鞍座加長，支撐穩固
- XY軸滑道貼近口耐磨板(TURCITE-B)，手感滑順，經久耐磨
- XY軸為精密滾珠螺桿，外徑32mm，加工精度高，間隙小，壽命長
- 5HP重切削主軸頭，高低檔轉速經齒輪轉動，並非皮帶傳動
- XY軸自動進給可選擇FP型(變頻馬達)，SP型(伺服馬達)，均為無段變速，效率高、故障率低
- XY軸加裝電磁離合器，操作輕巧，不慎撞刀時可保護工件或刀具不受損壞
機型配備介紹
| 說明 | 5HP橫銑主軸馬達 | XY軸變頻馬達 | XY軸伺服馬達 |
|
V250-FP |
Ο | ||
| V250VS-FP | Ο | ||
| V250-SP | Ο | ||
| V250VS-SP | Ο | ||
| VH250VS-FP | Ο | Ο | |
| VH250VS-SP | Ο | Ο |
| 規格 | VH-250VS | |
| 工作台 | ||
| 工作台面積(長x寬)(mm) | 1270x305mm | |
| T形槽(數量x尺寸)(mm) | 3x16mm | |
| 左右行程(手動推給)(mm) | - | |
| 左右行程(自動推給)(mm) | 880mm | |
| 前後行程(Y軸)(mm) | 385mm (手動) | |
| 上下行程(Z軸)(mm) | 450mm (手動)/389mm (自動) | |
| 工作台承載(kgs) | 600kgs | |
| 伸縮臂行程(mm) | 575mm | |
| 立主軸 | ||
| 主軸轉速 | 有段變速 | - |
| 無段變速 | 50HZ 40~3000 60HZ 50~3600 |
|
| 主軸錐度 | NST#40 | |
| 齒管行程(mm) | 140mm | |
| 主軸自動進給速率(mm/rev) | 0.035/0.007/0.14mm/rev | |
| 主軸左右旋轉角度 | 45° | |
| 主軸端至工作台面距離 | 130-580mm (選配650mm) | |
| 主軸中心至機身軌道面距離(mm) | 185-685mm | |
| 橫主軸 | ||
| 主軸轉速 | 50HZ: 低 40~200 高 200~980 60HZ: 低 48~240 高 240~1180 |
|
| 主軸錐度 | NST#40 | |
| 進給速率 | ||
| X/Y切削速率(mm/min) | 1500mm/min | |
| X/Y軸快速進給速率(mm/min) | 3000mm/min | |
| 馬達 | ||
| 主軸馬達 | 立主軸(HP) | 5HP 變頻馬達 |
| 橫主軸(HP) | 5HP 變頻馬達 | |
| XY軸馬達(HP) | 1/2HP 減速馬達 | |
| 昇降馬達(HP) | 1HP 減速馬達 | |
| 冷卻馬達(HP) | 1/6HP | |
| 機器總高(mm) | 2550mm | |
| 機器總深(mm) | 2150mm | |
| 機器總寬(mm) | 1970mm | |
| 機器淨重(kgs) | 2500kgs | |
本公司致力於進行研究改進產品，因此保有更改設計、規格功能及外觀之權利。若有變更， 恕不另行通知。
