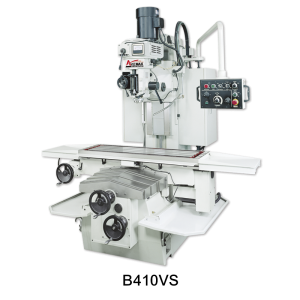

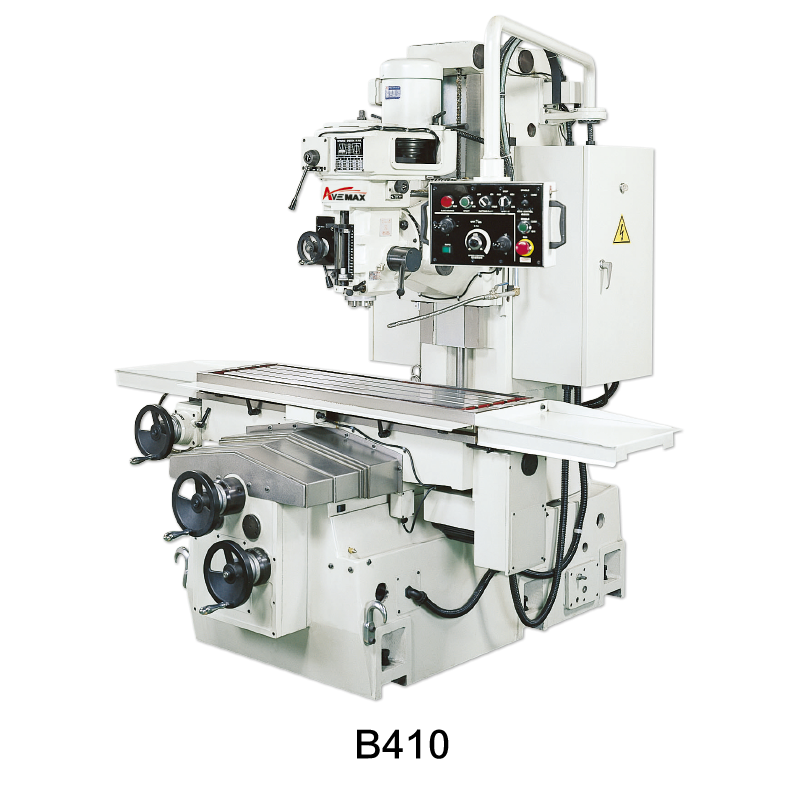

B410 / B410VS
- 5HP超強力主軸頭可左右旋轉各45度，高低檔變速經後列齒輪傳動(一般為齒型皮帶傳動)
- 齒管外徑，110mm材質中碳鋼經高週波熱處理及鍍鉻在予精密研磨
- 主軸材質綠十字鉻鉬合金鋼，整支經滲碳熱處，精密研磨，牙磨及六栓軸研磨配合P4級
- 斜角滾珠軸承7210與精密螺帽，精度高，剛性特佳，並耐重切削
- XY軸精密級滾珠螺桿(Z軸滾珠螺桿特殊選配)
- 工作台15”X50”配合全支撐超長鞍座1200mm精度穩固
- 機身及底座滑道採方形軌，底座超廣軌道面設計(600mm寬)荷重達1000公斤，重切削精度不變形
- 米漢納鑄鐵，經退火應力消除，機器長久使用精度穩定
- XYZ三軸滑道經熱處理及精密研磨，嵌條貼進口耐磨板
- 銑頭配重平衡
- Y軸鋼板伸縮護罩，保護機器不受切屑及灰塵侵入，提高機器壽命
| 機型 | X/Y/Z自動進給 |
| B410-FP/B410VS-FP | XYZ變頻無段變速進給 |
| B410VS-FP/B410VS-SP | XYZ伺服無段變速進給 |
標準配件
| 標準配件 | 適用機種 |
| 工具及工具箱 | 全部機型 |
| 水平調整螺絲及墊塊 | 全部機型 |
| 自動潤滑 | B185 / B410 |
| 冷卻系統＆水盤 | B185 / B410 |
| 電器箱＆懸吊操作箱 | B185 / B410 |
| 前後防屑布 | B180 |
| 後防屑布 | B185 / B410 |
| 前鋼板伸縮護蓋 | B185 / B410 |
| XY軸滾珠螺桿 | B185 / B410 |
| 石英燈 | B185 / B410 |
| 規格 | B410 / B410VS |
| 工作台 | |
| 工作台尺寸 |
1270 X 380mm |
| 工作台T型槽 (尺寸) |
3 X 16mm |
| 工作台左右行程 (手動進給) | 1000mm |
| 工作台左右行程 (自動進給) | 1000mm (選配:1200mm) |
| 前後行程 | 500mm |
| 上下行程 | 500mm |
| 主軸端到工作台面 | 140~600mm |
| 主軸 | |
| 主軸錐度 | NST#40 |
| 主軸轉速(rpm) - 有段變速 | 50 Hz 低: 62.5 ~ 416 高: 458 - 3000 |
| 60 Hz 低 : 75 ~ 500 高: 550 ~ 3600 | |
| 主軸轉速(rpm) - 無段變速 | 50Hz: 40 ~ 3000; 60Hz: 50 ~ 3600 |
| 主軸上下行程 | 140mm |
| 主軸每轉進給速度 (mm/rpm) | 0.035mm ~ 0.07mm ~ 0.14mm |
| 主軸頭左右旋轉角度 | 45o |
| 主軸中心至柱面距離(E) | 490mm |
| 進給速度 | |
| X Y Z 軸切削速率 (mm/min) | 0-1800mm 可調式 |
| X Y軸 快速進給速率 (mm/min) | 1800 |
| Z 軸快速進給 (mm/min) | 900 |
| 馬達 | |
| 主軸馬達 | 5HP(B410) 5HP變頻馬達(B410VS) |
| X軸馬達 |
B410(VS)-SP(1HP伺服馬達) |
| Y軸馬達 | |
| Z軸馬達 | |
| 冷卻幫浦 | 1/6HP |
| 機械長寛高 (A x B x C) | 2250mm X 2050mm X 2090mm |
| 機械淨重 | 3100 kgs |
本公司致力於進行研究改進產品，因此保有更改設計、規格功能及外觀之權利。若有變更， 恕不另行通知。
