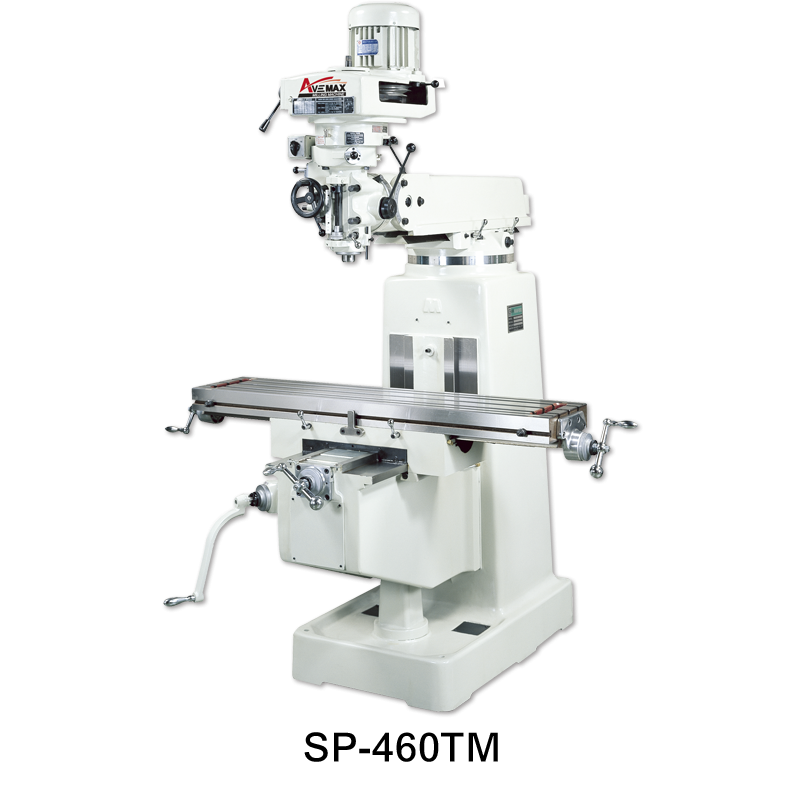

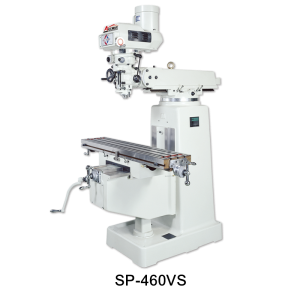

SP-460TM / SP-460VS
- 10”X 54”工作台
- XY軸滑道均過熱處理研磨增加其硬度及平面精度
- T槽研磨提高加工的精度
- 升降導螺桿直徑為38mm，提高負載
- 水平調整螺絲及墊塊為標準配備
選配：EVS變頻馬達
- 5000轉變頻馬達
- 3HP變頻馬達須配合3HP驅動器
- 適用於: 2TM/2VS, 4K, 450TM/VS, SP-150, SP-460, SP-500系列 (NST#30或R8主軸)
| 規格 | SP-460TM / SP-460VS | |
| 工作台 | 254x1372mm (10”x54”) | |
| 工作台T型槽 | 3x16mm (3x0.63”) | |
| 工作台左右行程 | 手動 | 870mm (34”) |
| 自動 | 775mm (30.5”) | |
| 前後行程 | 390mm (15.35”) | |
| 上下行程 | 390mm (15.35”) | |
| 伸縮臂行程 | 560mm (22”) | |
| 齒管行程 | 127mm (5”) | |
| 主軸錐度 | NST#30/R8 (選配 NST#40) | |
| 主軸端至工作台面距離 | 100~506mm (4”~20”) | |
| 主軸中心至柱面距離 | 159~719mm (6.25”~28.3”) | |
| 伸縮臂旋轉角度 | 360゜ | |
| 主軸頭左右旋轉角度 | +/-45゜ | |
| 主軸頭前後旋轉角度 | +/-45゜ | |
| 主軸馬達 | 3HP | |
| X軸馬達 | 選配: 自動進給 | |
| 昇降馬達 | 無 | |
| 主軸每轉進給速度 | 0.04~0.08~0.14mm/rpm (0.0015”~0.003”~0.006”) | |
| 主軸轉速 | 有段變速 | 50Hz low: 66~270 High: 550~2270 60Hz low: 80~325 High: 660~2720 |
| 無段變速 | 50Hz low: 50~420 High: 420~3750 60Hz low: 60~500 High: 500~4500 |
|
| 機器總高 | 2011mm (79”) | |
| 機器總深 | 2087mm (82”) | |
| 機器總寬 | 1840mm (72.4”) | |
| 淨重 | 1300Kgs (3000lbs) | |
本公司致力於進行研究改進產品，因此保有更改設計、規格功能及外觀之權利。若有變更， 恕不另行通知。
