產品介紹

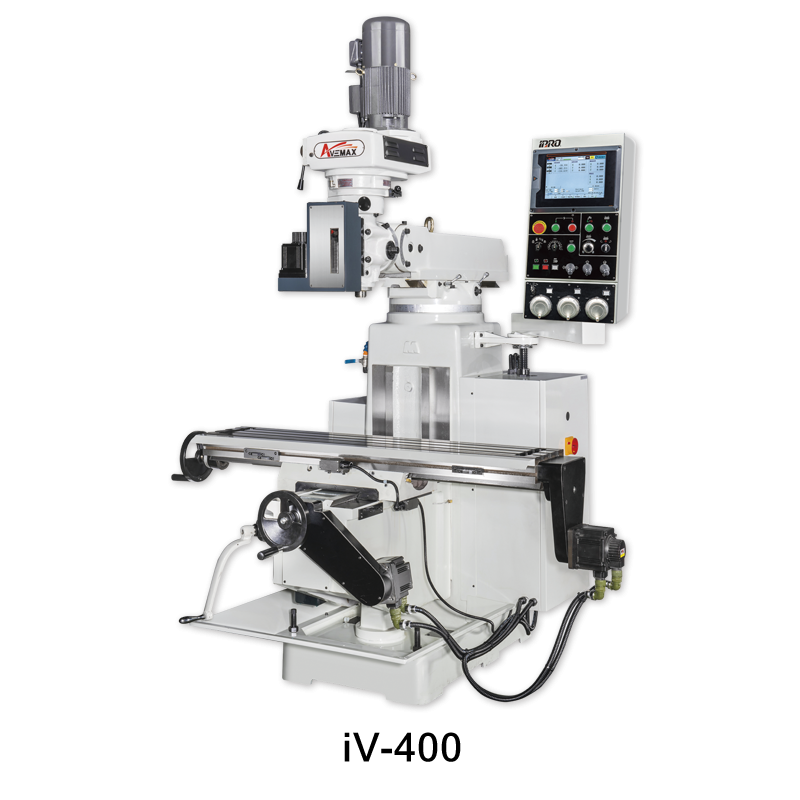

iV-400

  • 主軸材質均由SCM415 經熱處理而成
  • 主軸NST#30/ R8 配備3HP馬達(變頻馬達為選配)
  • 主軸齒管傳動箱以滾珠螺桿傳動,更為精準
  • 米漢納鑄鐵經退火應力消除,精度穩定久不變形
  • 10”X 54”工作台經過熱處理研磨
  • 工作台T型槽研磨提高加工的精準度
  • XY軸為精密滾珠螺桿
  • XY 軸滑道貼進口耐磨板(TURCITE-B),手感滑順,經久耐磨
  • XY軸配備1:2比率齒型皮帶帶輪增加扭力



iPRO 智慧對話式控制系統

系統特色

  • 將控制器、機台、使用者聰明結合
  • 將HMI+PLC+Motion+COMM最佳化
  • iPRO系統讓使用者以簡單編程操作傳統機台
  • iPRO系統為設計在手動或自動操作時都方便使用
  • 內建項目: 參數記憶、視覺溝通、USB連接、教導式程式、定位調整記錄
  • 有力、簡單、易於日常銑削使用
  • 即便未使用過CNC機台也可在短時間內了解iPRO操作方式;以iPRO操作手動機台,更可滿足加工需求

DRO模式

  • 內建DRO模式,不必另外裝配光學尺

對話巨集設定

  • 可選擇內建的巨集加工程式,直接輸入座標參數進行加工

儲存加工任務

  • 內建記憶體可儲存程式,iPRO配有USB插槽也可傳輸並備份程式


操作面板輔助

  • 使用者可在此畫面點擊功能即出現說明方塊

簡易學習

  • 即便未使用過CNC機台也可在幾小時內學習iPRO操作

建立排程

  • 可建立999個不同任務排程

CAD/CAM輸入

  • 可用USB隨身碟傳輸2D CAD/CAM程式,iPRO即可照圖銑削
規格 iV-400
行程
X/Y/Z行程 830/380/355mm (32.7"/15"/14")
主軸端到工作台距離 100-506mm (4"-20")
主軸中心至柱面距離 159-719mm (6.2"-28")
伸縮臂行程 560mm (22")
工作台
工作台尺寸 1370x250mm (54"x10")
T型槽(數量x尺寸) 3x16mm (3x0.63")
最大載重 350kgs (771 Lbs)
主軸
主軸錐度 NST#30/R8
主軸轉速(RPM) 5000RPM (60Hz)
齒管進給 0.04mm-0.08mm-0.14mm (0.0015"-0.003"-0.006")
傳動方式 無段變速 (選配變頻馬達)
齒管行程 127mm (5")
伸縮臂旋轉角度 360
主軸頭左右旋轉角度 +/-45
主軸頭前後旋轉角度 +/-45
XY進給速率 0-3 (m/min) (0-0.12")
XYZ快速進給速率 5mm/min (0.2"/min)
馬達
主軸馬達 3HP
XYZ軸馬達 1Kw AC伺服馬達
XYZ軸傳動 1:2 皮帶
冷卻幫浦 1/8HP
機台尺寸
機器總寬 1900mm (75")
機器總深 2087mm (82")
機器總高 2120mm (83.5")
預估淨重 1400kgs (3,087 Lbs)

本公司致力於進行研究改進產品,因此保有更改設計、規格功能及外觀之權利。若有變更, 恕不另行通知。
