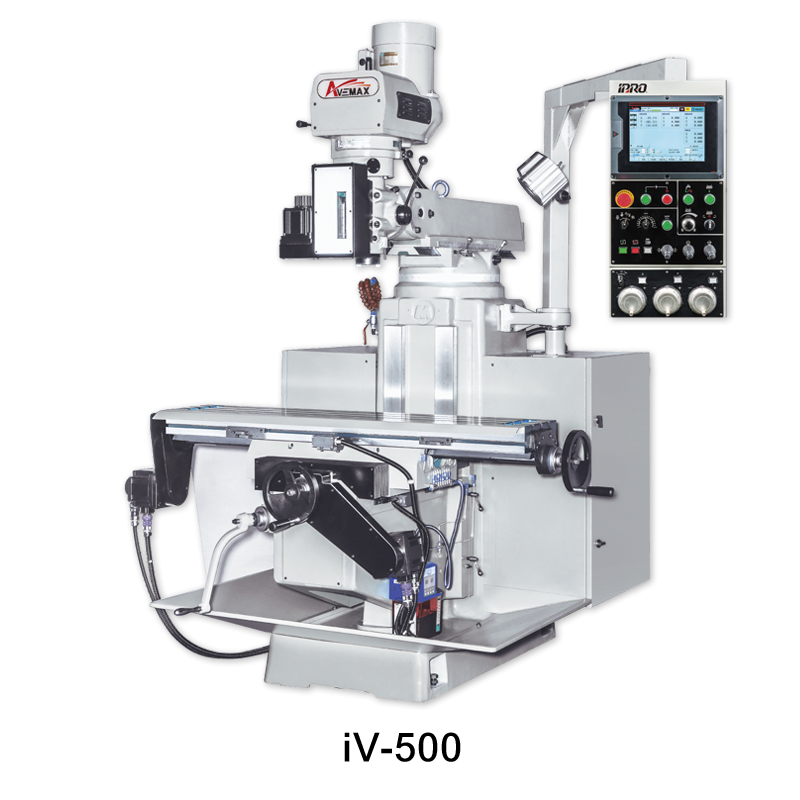

iPRO膝式銑床 - iV-500

iV-500

主軸材質均由SCM415 經熱處理而成
主軸NST#30/ R8 配備3HP馬達（變頻馬達為選配）
主軸齒管傳動箱以滾珠螺桿傳動，更為精準
米漢納鑄鐵經退火應力消除，精度穩定久不變形
10”X 54”工作台經過熱處理研磨
工作台T型槽研磨提高加工的精準度
XY軸為精密滾珠螺桿
XY 軸滑道貼進口耐磨板(TURCITE-B)，手感滑順，經久耐磨
XY軸配備1:2比率齒型皮帶帶輪增加扭力

iPRO 智慧對話式控制系統
系統特色將控制器、機台、使用者聰明結合將HMI+PLC+Motion+COMM最佳化 iPRO系統讓使用者以簡單編程操作傳統機台 iPRO系統為設計在手動或自動操作時都方便使用內建項目: 參數記憶、視覺溝通、USB連接、教導式程式、定位調整記錄有力、簡單、易於日常銑削使用即便未使用過CNC機台也可在短時間內了解iPRO操作方式；以iPRO操作手動機台，更可滿足加工需求
DRO模式內建DRO模式，不必另外裝配光學尺
對話巨集設定可選擇內建的巨集加工程式，直接輸入座標參數進行加工儲存加工任務內建記憶體可儲存程式，iPRO配有USB插槽也可傳輸並備份程式
操作面板輔助使用者可在此畫面點擊功能即出現說明方塊簡易學習即便未使用過CNC機台也可在幾小時內學習iPRO操作建立排程可建立999個不同任務排程
CAD/CAM輸入可用USB隨身碟傳輸2D CAD/CAM程式，iPRO即可照圖銑削

規格		iV-500
行程
X/Y/Z行程		700/370/440mm (28"/15"/17")
主軸端到工作台距離		85-535mm (3.3"-21")
主軸中心至柱面距離		170-730mm (6.7"-28.7")
伸縮臂行程		560mm (22")
工作台
工作台尺寸		1372x254mm (54"x10")
T型槽(數量x尺寸)		3x16mm (3x0.63")
最大載重		500kgs (1,102 Lbs)
主軸
主軸錐度		NST#30/R8
主軸轉速(RPM)		5000RPM (60Hz)
齒管進給		0.04mm-0.08mm-0.14mm (0.0015"-0.003"-0.006")
傳動方式		無段變速 (選配變頻馬達)
齒管行程		110mm (4.3")
伸縮臂旋轉角度		360^。
主軸頭左右旋轉角度		+/-45 ^。
主軸頭前後旋轉角度		+/-45 ^。
XY進給速率		0-3M/min
XYZ快速進給速率		5M/min
馬達
主軸馬達		3HP
XYZ軸馬達		1Kw AC伺服馬達
XYZ軸傳動		1:2 皮帶
冷卻幫浦		1/8HP
機台尺寸
機器總寬		2580mm
機器總深		2080mm
機器總高		2310mm (89")
預估淨重		1700kgs (3,747 Lbs)

本公司致力於進行研究改進產品，因此保有更改設計、規格功能及外觀之權利。若有變更，恕不另行通知。
