產品介紹

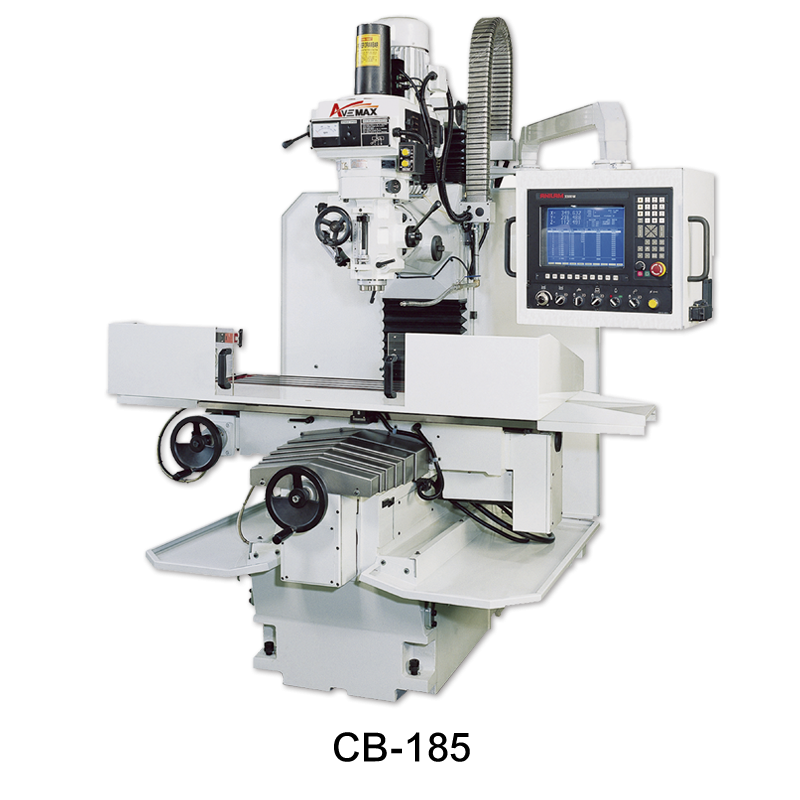

CB-185

  • 主軸NST#40配備5HP變頻馬達
  • 主軸材質均由SCM415 經熱處理而成
  • 米漢納鑄鐵經退火應力消除,精度穩定久不變形
  • 10”X 54”工作台經過熱處理研磨
  • 工作台T型槽研磨提高加工的精準度
  • XY軸為精密滾珠螺桿
  • XY 軸滑道貼進口耐磨板(TURCITE-B),手感滑順,經久耐磨
  • XYZ軸滑道均過熱處理研磨增加其硬度及平面精度
  • XY軸配備1:2比率齒型皮帶帶輪增加扭力
規格 CB-185
工作台尺寸 1270x305mm
T型槽數量X尺寸 3x15.875mm
X軸行程 985mm
Y軸行程 450mm
Z軸行程 450mm
主軸齒管行程 127mm
主軸端到工作台面距離 150~600/67~425mm
主軸頭左右旋轉角度 45°
主軸馬達 5HP 無段變速
主軸錐度 NST#40
主軸轉速 75~5000
主軸每轉進給速度 0.04~0.08~0.14
主軸到機身滑道距離 500mm
XY軸進給速度 0~3000mm/min
XY軸快速進給速率 5000mm/min
機台尺寸(長X寬X高) 2200 x 1900 x 2600mm
機器淨重 2300Kgs

本公司致力於進行研究改進產品,因此保有更改設計、規格功能及外觀之權利。若有變更, 恕不另行通知。
