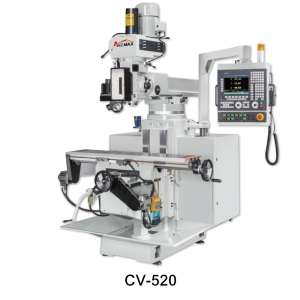

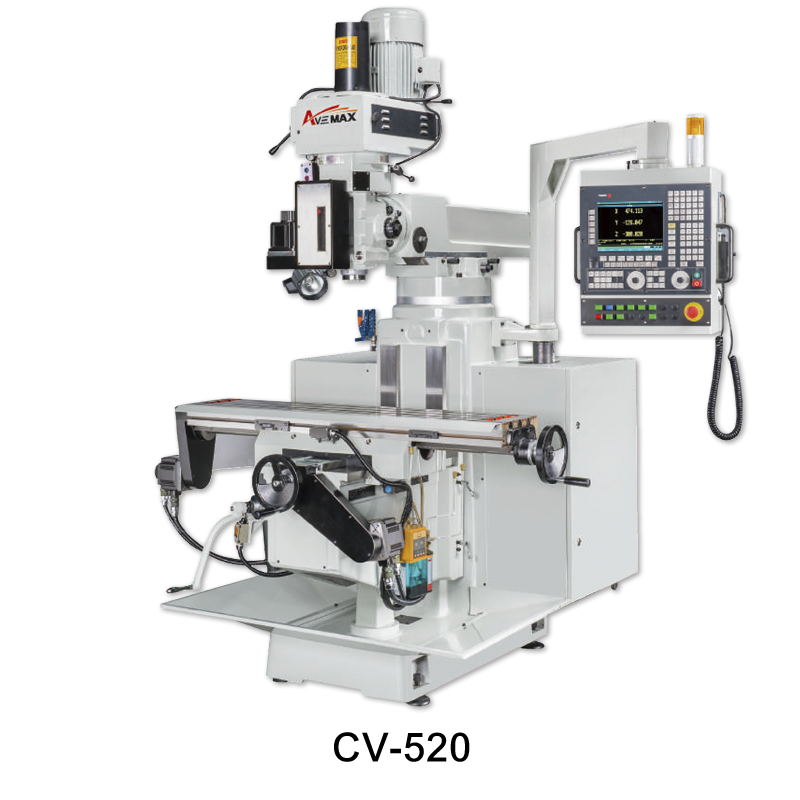

CV-520
- 主軸材質均由SCM415 經熱處理而成
- 主軸NST#40 配備5HP馬達(變頻馬達為選配)
- 主軸齒管傳動箱以滾珠螺桿傳動，更為精準
- 米漢納鑄鐵經退火應力消除，精度穩定久不變形
- 10”X 54”工作台經過熱處理研磨
- 工作台T型槽研磨提高加工的精準度
- YZ軸方形軌道設計更加穩固
- 昇降導螺桿直徑38mm確保加工中的穩定性
- XY軸為精密滾珠螺桿
- XY 軸滑道貼進口耐磨板(TURCITE-B)，手感滑順，經久耐磨
- XY軸配備1:2比率齒型皮帶帶輪增加扭力
| 規格 | CV-520 |
| 工作台 | 1372×254mm |
| T槽數量 × 尺寸 | 3× 16mm |
| X軸行程 | 700mm |
| Y軸行程 | 370mm |
| Z軸行程 | 440mm |
| 主軸齒管行程 | 102mm |
| 伸縮臂行程 | 560mm |
| 工作台到主軸端距離 | 150 ~ 528mm |
| 塔台轉角度 | 360° |
| 主軸頭左右旋轉角度懲 | 45° |
| 主軸頭前後傾斜角度 | 無 (45°選配) |
| 主軸到機身滑道距離 | 168 ~ 730mm |
| 主軸馬達 | 5HP |
| 主軸錐度 | NST#40 |
| 主軸自動進刀速率 | 0.04 ~ 0.08 ~ 0.14mm |
| 主軸轉速 (rpm) | 5000rpm |
| 前後(X)及左右(Y)進給速度懲 | 0 ~ 3M/min |
| XY軸快速進給速度 | 5M/min |
| 機器總高 | 2385mm |
| 機器總深 | 2070mm |
| 機器總寛 | 2580mm |
|
機器淨重 |
1800Kgs |
本公司致力於進行研究改進產品，因此保有更改設計、規格功能及外觀之權利。若有變更， 恕不另行通知。
