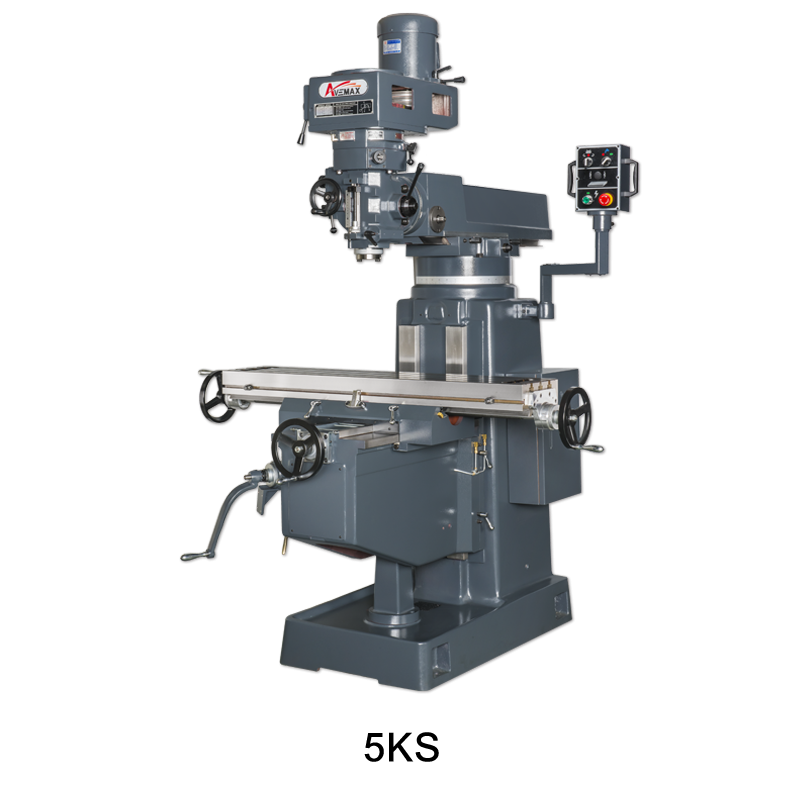

5KS
- 米漢納鑄鐵GC275 經退火應力消除，精度穩定久不變形
- XY軸滑道及工作台經高週波硬化處理及精密研磨
- 機身滑道及Y軸滑道方形軌，經熱處理研磨
- 鞍座650mm長，支撐穩(一般為510mm長)
- XY軸滑道貼進口耐磨板(TURCITE-B)，手感滑順，經久耐磨
- 導螺桿螺帽材質為磷青銅(PBC-2)，耐磨性佳( 一般為砲金銅BC-2)
- 獨特導螺桿間隙調整設計，以特殊調整工具將螺帽做整面平均調整，簡易操作簡易
- 導螺桿之一端為止推軸承支撐，可抵消傳動推力，減少背隙產生，昇降導螺桿外徑為38mm
- 主軸自動進刀為多栓槽傳動設計，支撐穩，零故障(一般為單鍵，易脫落)
- 齒管外徑105mm，主軸軸承7210斜角滾珠軸承P4級，荷重切削，精度高
- 主軸材質SCM415，日本進口綠十字鉻鉬合金剛經調質，整支滲碳熱處理及精密研磨
- 自行開發設計，品質穩定統一(市面上一般多為公模式，品質無法掌握)
- 5HP強力主軸頭機構，前帶輪兩端軸承支撐，結構與切削力超強，無故障
- B溝皮帶，重切削不打滑，前帶輪內灌注鋼圈，並有剎車鏈條調整機構，剎車皮帶壽命大增
- 集中式自動潤滑系統提供軸向，導螺桿螺帽級導螺桿足夠的潤滑油
- 可調式剎車把手設計有效增加剎車系統的壽命

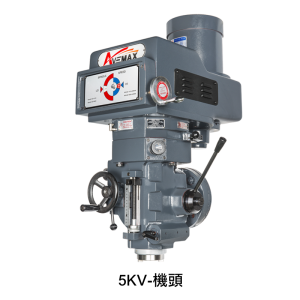

5KV
- 米漢納鑄鐵GC275 經退火應力消除，精度穩定久不變形
- XY軸滑道及工作台經高週波硬化處理及精密研磨
- 機身滑道及Y軸滑道方形軌，經熱處理研磨
- 鞍座650mm長，支撐穩(一般為510mm長)
- XY軸滑道貼進口耐磨板(TURCITE-B)，手感滑順，經久耐磨
- 導螺桿螺帽材質為磷青銅(PBC-2)，耐磨性佳( 一般為砲金銅BC-2)
- 獨特導螺桿間隙調整設計，以特殊調整工具將螺帽做整面平均調整，簡易操作簡易
- 導螺桿之一端為止推軸承支撐，可抵消傳動推力，減少背隙產生，昇降導螺桿外徑為38mm
- 主軸自動進刀為多栓槽傳動設計，支撐穩，零故障(一般為單鍵，易脫落)
- 齒管外徑105mm，主軸軸承7210斜角滾珠軸承P4級，荷重切削，精度高
- 主軸材質SCM415，日本進口綠十字鉻鉬合金剛經調質，整支滲碳熱處理及精密研磨
- 自行開發設計，品質穩定統一(市面上一般多為公模式，品質無法掌握)
- 集中式自動潤滑系統提供軸向，導螺桿螺帽級導螺桿足夠的潤滑油
- 專利銅合金SAM214強化齒鍵的硬度並提高壽命，高精度接觸面加上油止潤滑溝槽設計有效降低過熱
- 雙面齒變速皮帶有效減少帶輪轉動時的噪音
- 馬達心軸材質是由鉻鉬合金鋼製造而成，外徑為33mm
| 規格 | 5KS / 5KV | ||
| 工作台 | 254x1270mm (10”x50”) | ||
| 工作台T型槽 | 3x16mm (3x0.63”) | ||
| 工作台左右行程 | 手動 | 760mm (30”) | |
| 自動 | 690mm (27”) | ||
| 前後行程 | 410mm (16.1”) | ||
| 上下行程 | 450mm (17.7”) | ||
| 伸縮臂行程 | 560mm (22”) | ||
| 齒管行程 | 127mm (5”) | ||
| 主軸錐度 | NST#40 | ||
| 主軸端至工作台面距離 | 85~535mm (3.3”~21”) | ||
| 主軸中心至柱面距離 | 178~738mm (7”~29”) | ||
| 伸縮臂旋轉角度 | 360゜ | ||
| 主軸頭左右旋轉角度 | +/-45゜ | ||
| 主軸頭前後旋轉角度 | 選配 | ||
| 主軸馬達 | 5HP | ||
| X軸馬達 | 選配: 自動進給 | ||
| 昇降馬達 | 1HP 減速齒輪馬達 | ||
| 主軸每轉進給速度 | 0.04~0.08~0.14mm/rpm (0.0016”~0.003”~0.006”) | ||
|
主軸轉速
|
有段變速 | 50Hz 低: 54~330 高: 475~2875 60Hz 低: 65~400 高: 570~3450 |
|
| 無段變速 | 50Hz 低: 40~415 高: 415~3600 60Hz 低: 60~500 高: 500~4300 |
||
| X軸快速進給 | 無 | ||
| 昇降進給速度 | 無 | ||
| 機器總高 | 2360mm (93”) | ||
| 機器總深 | 2120mm (83.5”) | ||
| 機器總寬 | 1790mm (70.5”) | ||
| 淨重 | 1600Kgs (3500lbs) | ||
本公司致力於進行研究改進產品，因此保有更改設計、規格功能及外觀之權利。若有變更， 恕不另行通知。
